小巧的外型，设计合理，功能齐全可应用于冰柜、烤房、烘箱等多种设备的温度控制。
适用于嵌板设备的电子自动调温器，应用于冰柜、烤房、烘箱等一些温度手/自动控制场合，适用于普通污染环境。
详细说明
◆SWP系列TC30超小型温度控制仪性能特点：
⊕适用于嵌板设备的电子自动调温器，应用于冰柜、烤房、烘箱等一些温度手/自动控制场合，适用于普通污染环境。
⊕小巧的外型，设计合理，功能齐全可应用于冰柜、烤房、烘箱等多种设备的温度控制。
⊕SMT制造工艺，通过EMC抗干扰控制标准。长期工作稳定、可靠、极高的无故工作时间。
⊕3位高亮度LED数码显示，用户可编程，二级参数，便于现场使用设定，低价格、高性能。
◆技术参数
|
商 标 |
型 号 |
|
SWP- |
TC30系列 |
|
输入信号 |
标准热电阻：Pt100、Pt100等（配5～15m传感器导线） |
|
输出信号 |
开关量输出 继电器控制输出──继电器ON/OFF带回差。 触点容量：AC220V/3A；DC24V/6A（阻性负载） |
|
特 性 |
设置点范围 -40~70℃ 测量范围 -99~99℃ 结 构 标准卡入式 重 量 300g |
|
使用环境 |
环境温度 -40~50℃ 相对湿度 ≤85RH 电源电压 AC 220V+10-15%，50Hz±2Hz 功耗 ≤1w |
|
仪表外形 |
|
|
外形尺寸 |
宽×高×深：75×34×66mm |
|
开孔尺寸 单位：mm |
|
|

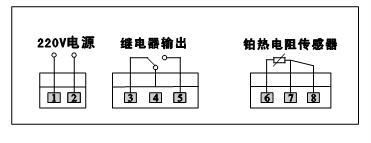

接线图 |
端口1、2接220V电源，端口3、4、5为继电器输出，其中端口3、4常闭，端口3、5常开，端口6、7、8接铂热电阻传感器。 |

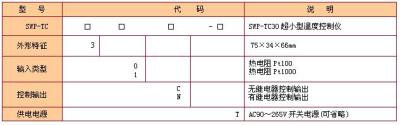

◆SWP系列TC30超小型温度控制仪型谱表
★注：传感器导线出厂长度为10m
★型号举例：SWP-TC30-C
超小型温度控制仪，输入类型为Pt100，有继电器控制输出。
