适用现场设备：电磁阀、声光报警器等现场本安设备。
详细说明
◆12V35mA开关量输出隔离安全栅主要特点：
将安全区的电源通过开关控制，驱动危险区的现场本安设备，如电磁阀、声光报警器等小功率本安设备。该产品本安端和非本安端绝缘强度高达2500VAC。
◆主要技术参数
|
商 标 |
型 号 |
|
SWP |
7021/7022/7121系列 |
|
防爆标记 |
[Exia]ⅡC |
|
适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
|
电源 |
供电电压20-35VDC 电源功耗（24V供电，20mA输出时）≤1.6W（SWP7021-EX）≤3.2W（SWP7022-EX） ≤1.8W（SWP7121-EX） |
|
危险区信号 等效电路 |
|
|
危险区信号 输出特性图 |
|
|
最大输出电压 |
26V |
|
最小输出电压 |
12V（输出电流35mA） |
|
电源保护 |
电源反相保 |
|
外形尺寸 |
115×100×23（深×高×宽mm） |
|
重量 |
约150g |
|
仪表外形 |
|
|
适用现场设备 |
电磁阀、声光报警器等现场本安设备 |
|

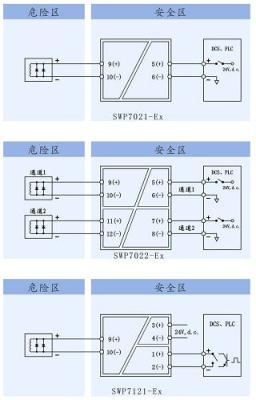

接线图 |
 |
◆防爆认证参数
|
端子 |
端子（9、10间）、（11、12间）Uo=28V，Io=93mA，Po=0.65W，Um=250V，Co=0.05Uf,Lo=2.4mH |
|
绝缘强度 |
非本安端～本安端 ≥2500VAC；电源～非本安端 ≥500VAC |
|
绝缘电阻 |
非本安端～本安端 ≥100MΩ；电源～非本安端 ≥100MΩ |
◆12V35mA开关量输出隔离安全栅型谱
|
通 道 数 |
型 号 |
危险区信号 |
安全区信号 |
|
一进一出 |
SWP7021-Ex |
Imax=35mA 12V﹤Uo﹤24V |
干接点输入 |
|
一进二出 |
SWP7022-Ex |
||
|
二进二出 |
Swp7121-Ex |
